Odată cu modernizarea continuă a echipamentelor industriale moderne, cerințele de performanță pentru componentele mecanice sunt din ce în ce mai mari. Mai ales în domeniile utilajelor de inginerie, generarea de energie eoliană, echipamente medicale și aerospațial, sistemul de sicling nu trebuie să reziste doar la sarcini extrem de mari, dar, de asemenea, să asigure o precizie de rotație extrem de mare. Modul de a menține o rotație precisă în condiții de încărcare ridicată a devenit o problemă esențială de îngrijorare în industrie.
Ca o componentă de înaltă performanță, inelul de contact în patru puncte de contact a devenit treptat cheia rezolvării acestei probleme, datorită designului său structural unic și a performanței excelente. Cu „distribuția mecanică precisă” și „proiectarea structurală compactă”, obține o precizie de rotație extrem de mare, asigurând în același timp capacitatea de rulare a sarcinii, devenind o armă secretă indispensabilă pentru echipamentele mecanice de înaltă calitate.
1. Care este Inel de contact în patru puncte de contact ?
1.1. Analiza conceptului de bază
Rulmentul de lingură este un dispozitiv mecanic care este utilizat pe scară largă în echipamente care necesită suport de rotație și transmisie de sarcină. De obicei, este compus dintr -un inel interior, un inel exterior și un element rulant, care joacă rolul de a susține partea rotativă și de a transmite sarcina. Funcția de bază a inelului de contact în patru puncte de contact este aranjamentul său unic de „contact în patru puncte”.

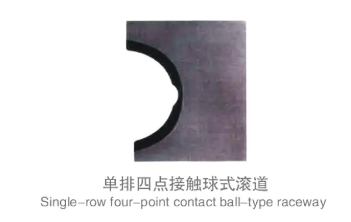

Așa-numitul „contact în patru puncte” înseamnă că un singur rând de bile de oțel contactează canelura în patru puncte pe inelele interioare și, respectiv, exterioare. Acest design permite fiecărui element de rulare să suporte simultan presiunea în două puncte din inelele interioare și exterioare, pentru un total de patru puncte de contact. Această structură optimizează distribuția sarcinii și îmbunătățește capacitatea de încărcare și stabilitatea de rotație.
1.2. Diferențele dintre contactul în patru puncte și structurile tradiționale
Rulmenții tradiționali care folosesc în cea mai mare parte structuri de contact cu trei puncte sau cu mai multe puncte. Deși pot suporta o anumită încărcare, acestea sunt complexe în structură și dificil de fabricat. În plus, din cauza diferitelor puncte de contact, distribuția mecanică nu este uniformă, ceea ce poate provoca cu ușurință concentrația de stres local.
În schimb, structura de contact în patru puncte atinge efectul optimizării distribuției sarcinii prin reducerea numărului de puncte de contact. Proiectarea unui singur rând de bile de oțel nu numai că simplifică structura, dar reduce și înălțimea totală a componentelor, facilitând proiectarea compactă a echipamentului. În același timp, contactul în patru puncte permite rulmentului care să reziste la forța axială, forța radială și momentul de răsturnare și are o capacitate de încărcare multifuncțională.
1.3. Design multifuncțional
Inelul de contact în patru puncte de contact integrează mai multe cerințe mecanice. Proiectarea sa nu poate rezista doar la presiunea axială de până la mai multe tone, dar, de asemenea, să disperseze în mod eficient sarcinile radiale și momentele de răsturnare, asigurându -se că echipamentul poate menține în continuare o funcționare stabilă și eficientă în condiții de muncă complexe.
Acest concept multifuncțional de proiectare a încărcării îl face un nucleu rotativ indispensabil în diferite echipamente pe scară largă și echipamente de precizie și o putere de conectare a podului și mișcare.
2. Cum realizează proiectarea structurală la un rulment de încărcare ridicată?
2.1. Mecanismul de forță al bilelor și canelurilor de oțel cu un singur rând
Nucleul de forță al inelului de contact în patru puncte se află în metoda de contact „în patru puncte” între bilele de oțel cu un singur rând și canelurile inelului interior și exterior. Fiecare bilă de oțel este distribuită uniform în jurul rulmentului care se află, iar punctele sale de contact cu inelele interioare și exterioare formează o structură de forță stabilă.
Cel mai mare avantaj al acestui mecanism de forță este că sarcina complexă este distribuită uniform la fiecare element rulant, evitând daunele oboselii cauzate de forța locală excesivă. Bilele de oțel formează o cale de transfer de sarcină relativ rigidă prin patru puncte de contact, îmbunătățind eficient limita de încărcare.
2.2. Tehnologia de selecție și procesare a materialelor
Realizarea capacității de încărcare ridicată este inseparabilă de la optimizarea materialelor de rulment. Oțelul din aliaj de înaltă rezistență este de obicei utilizat ca material principal și suferă un tratament termic special pentru a-și îmbunătăți rezistența și rezistența la oboseală. Procesul de tratare a căldurii asigură că distribuția durității pe suprafața bilei și a canelurii din oțel este uniformă, împiedicând uzura timpurie din cauza supravegherii locale.
Prelucrarea de precizie este, de asemenea, o parte importantă a asigurării performanței. Prelucrarea canelurii trebuie să îndeplinească standardele de rotunjire extrem de ridicată și rugozitate de suprafață pentru a asigura potrivirea perfectă între bila de oțel și canelură și pentru a reduce uzura micro-mișcării.
2.3. Optimizați structura de lubrifiere și etanșare
Proiectarea sistemului de ungere are un impact mare asupra vieții și performanței inelului de contact în patru puncte. Grăsimea de lubrifiere rezonabilă poate reduce eficient coeficientul de frecare, poate reduce uzura și căldura și poate îmbunătăți eficiența rotației.
În același timp, optimizarea structurii de etanșare împiedică praful, umiditatea și alți contaminanți să intre în interior, împiedicând deteriorarea grăsimii lubrifiante și a uzurii agravate. Garniturile de înaltă performanță pot menține etanșitatea în diverse medii dure și pot extinde ciclul de întreținere a echipamentelor.
3. Cum să obțineți un control precis de rotație?
3.1. Controlul de precizie geometrică și gestionarea erorilor de fabricație
Baza unei rotații precise este controlul geometric de înaltă standard. În timpul procesului de fabricație al inelului de contact în patru puncte, rotunjimea inelelor interioare și exterioare, forma pistei și toleranțele dimensionale ale bilelor de oțel trebuie controlate strict.
Runout -ul axial și radial sunt parametri cheie care afectează precizia rotației. Prin măsurarea și reglarea precisă, eroarea de rulare poate fi controlată la nivel de micron pentru a se asigura că partea rotativă este stabilă și fără jitter.
3.2. Optimizarea rezistenței la frecare și rotație
Fricțiunea în timpul rotației este un factor important care afectează eficiența și precizia. Tehnologiile de tratare a suprafeței, cum ar fi nitrurile și pulverizarea sunt aplicate pe suprafața bilelor și canelurilor de oțel, ceea ce poate reduce semnificativ coeficientul de frecare.
Selecția și întreținerea lubrifianților sunt la fel de importante. Grăsimea lubrifiantă de înaltă calitate nu numai că reduce uzura, dar reduce și pierderea de energie, asigurând netezimea și sensibilitatea de răspuns a rotației.
3.3. Cerințe tehnice pentru potrivirea instalării
Calitatea instalării este direct legată de precizia rotației. Suprafața de asamblare trebuie să aibă o planeitate și o verticalitate extrem de ridicată, iar preîncărcarea șurubului trebuie să fie uniformă și să îndeplinească standardele pentru a preveni deformarea și slăbirea.
Proiectarea rezonabilă a toleranței la potrivire asigură o potrivire perfectă între inelul de contact în patru puncte și alte părți ale echipamentului, evitând golurile și agitare în timpul funcționării și asigurând performanța generală a echipamentului.
4. Performanța reală în zonele cheie de aplicație
4.1. Câmp de utilaje de inginerie
Rulmenții de contact în patru puncte de contact sunt utilizate pe scară largă în utilaje grele, cum ar fi macarale turn și excavatoare. Acestea asigură în continuare stabilitatea amețirii echipamentului sub sarcini mari, impacturi dinamice și condiții de muncă complexe.
Mai ales în platforma de înclinare a macaralei, structura de contact în patru puncte poate rezista efectiv momentului de răsturnare și încărcarea impactului, asigurând siguranța și fiabilitatea operației de ridicare.
4.2. Performanță de fiabilitate ridicată în sistemele de energie eoliană
Sistemul de yaw al echipamentelor de generare a energiei eoliene trebuie să regleze direcția frecvent și să suporte sarcini uriașe și variabile. Cu capacitatea sa ridicată de încărcare și capacitatea de viață precisă, inelul de contact în patru puncte de contact asigură stabilitatea turbinei eoliene în timpul funcționării pe termen lung.
În plus, performanța sa excelentă de etanșare și rezistența la intemperii asigură că echipamentul se poate adapta la mediul climatic exterior complex, să reducă frecvența de întreținere și să reducă costurile de operare.
4.3. Cerințe de precizie în scenarii medicale și de automatizare
Echipamentele medicale moderne, cum ar fi scanerele CT și brațele robotului necesită o precizie de rotație extrem de mare și stabilitate a pieselor rotative. Rotația de înaltă precizie și răspunsul la micro-mișcare a inelului de contact în patru puncte de contact îl fac o alegere ideală pentru echipamentele medicale și automatizarea industrială.
Controlul de poziționare și rotație a echipamentului la nivel micron asigură o producție de înaltă calitate a imaginii medicale și producția automată.
4.4. Aplicații aerospațiale și militare
Echipamentele aerospațiale și militare funcționează adesea în medii extreme. Inelul de contact în patru puncte de contact îndeplinește cerințele stricte de rezistență la temperatură, rezistență la vibrații și factor de siguranță ridicat, cu stabilitatea structurală puternică și proprietățile materialului.
Rotația sa de înaltă precizie asigură că echipamentele, cum ar fi platformele de lansare a rachetelor și plasele de turnare radar se pot deplasa cu exactitate în medii de înaltă presiune, asigurând fiabilitatea și siguranța execuției misiunii echipamentelor.
5. Cum devine inelul de contact în patru puncte de contact al performanței?
Inelul de contact în patru puncte de contact realizează o combinație perfectă de sarcină ridicată și rotație de înaltă precizie cu designul structural unic, materialele preferate și tehnologia de fabricație rafinată. Nu numai că poate rezista la impactul forțelor multidirecționale în condiții de încărcare complexe, dar, de asemenea, asigură o rotație stabilă și lină.
În multe câmpuri de înaltă calitate, cum ar fi utilaje de inginerie, energie eoliană, îngrijiri medicale și aerospațial, inelul de contact în patru puncte de contact a devenit o componentă cheie pentru a îmbunătăți performanța și fiabilitatea echipamentelor. Cu performanțele sale stabile, precise și eficiente, conduce industria de fabricație mecanică la un nivel superior.
În viitor, odată cu avansarea continuă a producției inteligente și a industriei ecologice, inelul de contact în patru puncte de contact va continua să joace un rol important, aducând mai multe inovații și descoperiri la sistemele mecanice de slewing și contribuind la obținerea unui control mecanic mai eficient și precis al mișcării mecanice.
